工程概况：医疗综合楼等14项（昌平回龙观西城区旧城保护定向安置房配套医院建设工程项目）为集医疗、教学、科研、保健、康复、急救为一体的现代化三级甲等综合医院，本工程功能包含门诊、急诊、医技、住院、教学科研、体检、行政办公、后勤保障等。本工程总建筑面积143053㎡，其中地上97740㎡，地下45313㎡，规划床位数800床，日门诊量2400人次。

施工工期：478日历天。

质量标准：按照鲁班奖标准进行施工及配合总承包施工单位完成奖项的评审。

我司工作范围为医技楼四层、五层、南住院十四层、十五层机电全专业模型搭建及管线综合排布及其余合约内部分建模工作。

本项目为医院机电项目，管线专业多且管径较大，各专业交叉碰撞多，流水施工困难，以往施工过程中拆改率较高，对成本、进度、质量的控制都有很大影响，所以采用BIM技术提前搭建各专业基础模型，预先解决碰撞问题，管综排布完成后出具管综深化图指导施工，极大降低了现场拆改率。难点主要在五层机房层。

本项目所用软件

BIM模型建立

根据总包方提供的图纸，建立机BIM模型搭建标准，遵循模型标准、深度要求，搭建基础模型。

管线综合深化及净高分析

根据BIM管线综合标准对复杂管线等进行优化，提前发现净高不足位置，并提出书面问题报告，与设计进行技术交底，商讨解决方案。

五层机房层管综历时三个月，数十次沟通交流，最终定案。

深化出图

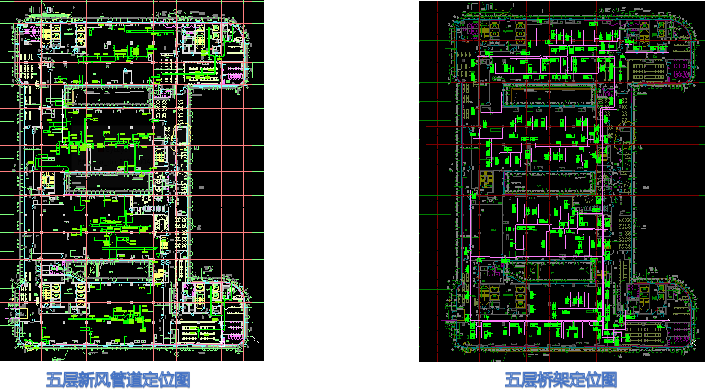

采用BIM技术，经管综调整完成经经确认符合规范、标准后，导出深化图纸用以指导现场施工。

可视化验收

运用三维可视化模型对比现场进行验收。

全景+VR应用

依据甲方要求，利用BIM+720全景技术对手术室精装效果进行多方案展示，方便甲方确定施工最终方案。

总结

一、本项目机电工程施工中，水、暖、电、智能化、通信、医疗气体、气动物流等各种管线错综复杂，各管路走向密集交错，如在施工中发现各专业管路发生碰撞，则会出现大面积拆除返工，甚至会导致整个方案的重新修改，不但会浪费材料还会大大的延误工期。

采用BIM技术进行机电各专业间及与结构间的碰撞检查，提前发现施工现场存在的碰撞和冲突，通过提前预知施工过程中这些可能存在的碰撞和冲突，利于减少设计变更，降低现场拆改率，大大提高施工现场的生产效率，降低成本。

二、运用720+VR生成手术室实景效果，业主可以简单的改变颜色、材质等，从而

直观的确定最终方案。
